Regulación de equipo TIG y afilado de electrodo

Bienvenidos de nuevo a una entrada de practica, esta vez vamos a hablar sobre un equipo de soldadura que todavia no habiamos usado, como es el equipo TIG

Para este tipo de soldadura hay que afilar el electrodo , que es como una barra pequeña de metal. Para filar usamos la esmerial con una piedra muy fina .

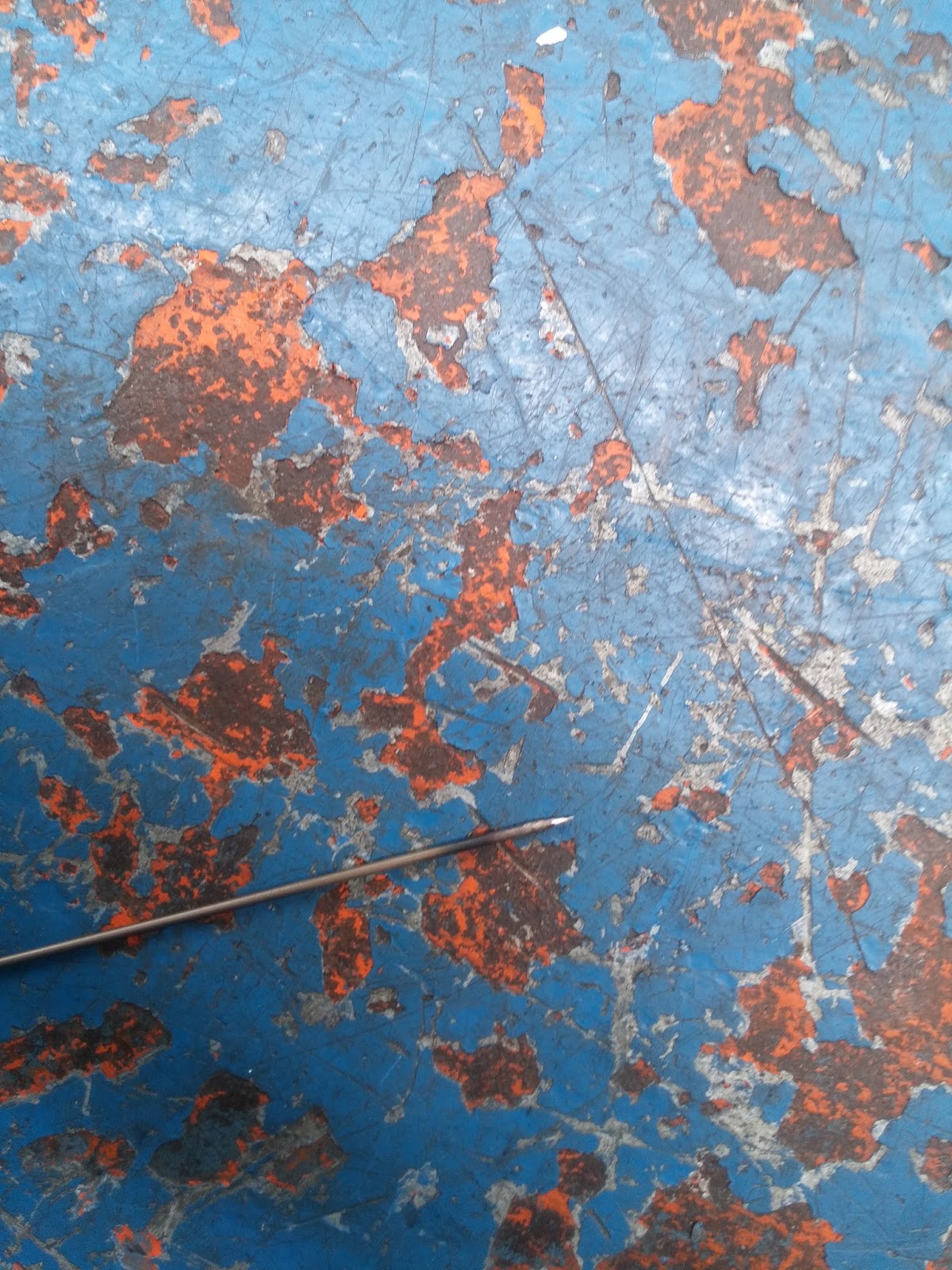

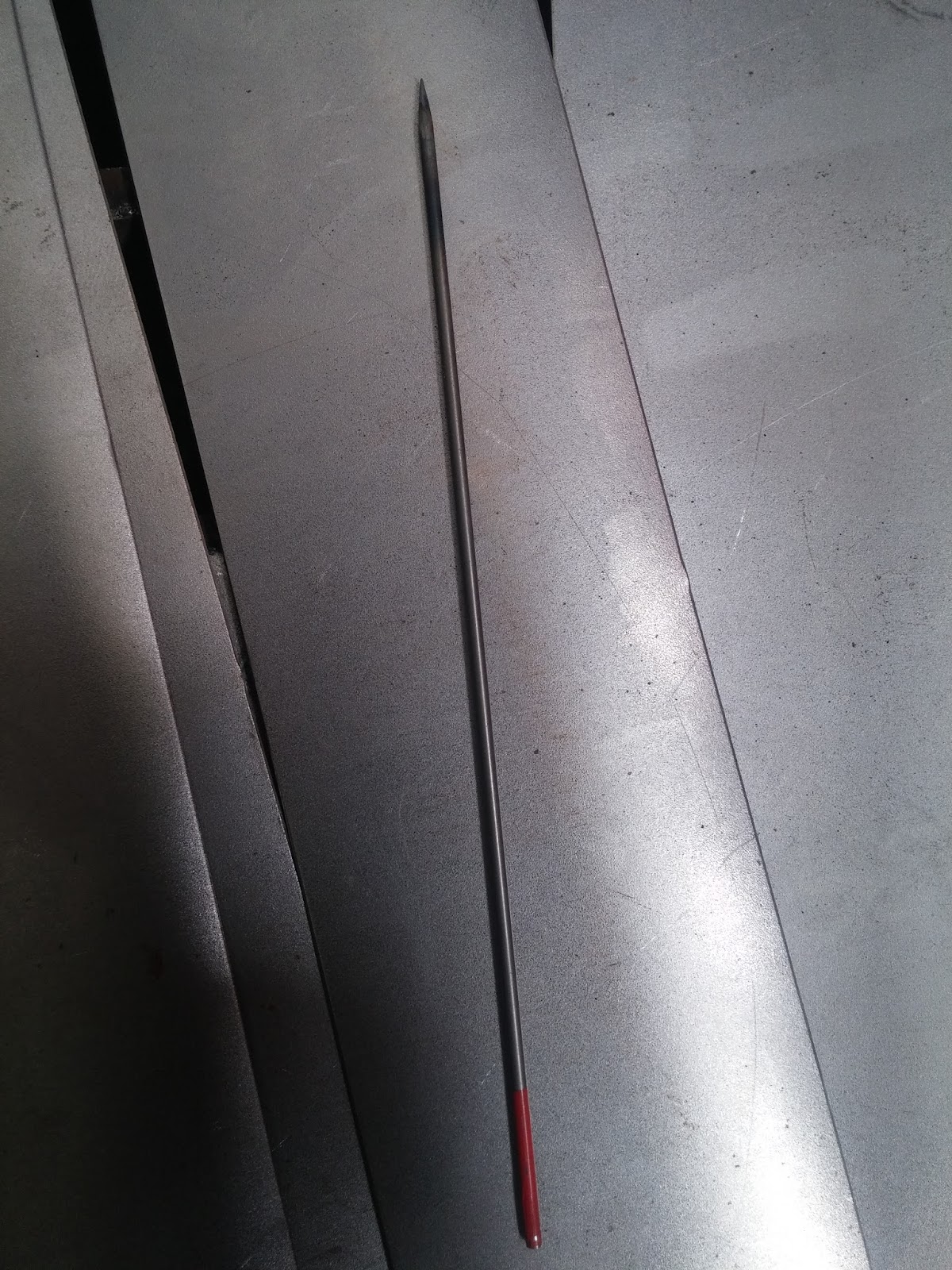

Necesitamos que el electrodo tenga una punta bien definida para que la soldadura quede beien  , como se ve en la imagen.

Para empezar a regular la maquina necesitamos varias piezas de metal , para ir probando sobre ellas y aprender a regular bien la maquina. La piezas deben ser de 1 mm de grosor y las medidas son las misma quie hemos usado para otras soldaduras, 20x4 cm.

La maquina que vamos a regular y con la que vamos a hacer las pruebas es la que se ve en las imagenes.

Con todo ya preparado , lo único que queda es poner el electrodo en maquina, al colocarlo debemos dejar el electrodo que sobresalga de la pistola , ya que cuando vayamos a ralizar la soldadura la punta del electrodo debe esta a 2 mm del mateial como mucho.

Una vez que esta todo preparado , lo siguiente es regular la maquina y para eso nos ayudaremos de las ruletas que tiene en la maquina . Se puede usar tanto en corriente continua y a corriente alterna , nosotros solo necesitaremos que funcione  a corriente continua , que es la que se usa en los metales normalemente, en cambio la alterna se usa para soldar aluminio, cubre , etc... ya que estos materiales necesitan mas energia para la soldadura.

Vamos a explicar un pcoc que hace cada rueda de la maquina. La primera ruleta de arriba a la izquiera se usa para modificar el tiempo de cada soldadura , es decir , que accionas la maquina y suelda durante el tiempo que se haya marcado, este modo se usa sobre todo cuando se va a puntear.

La ruleta de arriba a la derecha se usa solo para cuando usemos la maquina en conrriente alterna , como no es nuestro caso pasamos al siguiente.

 El siguiente es el de abajo a la izquierda que marca si l maquina funciona a dos tiempos o a cuatro tiempos.
Cuando funciona a dos tiempos , quiere decir que uana vez accionamos la maquina debemos manterla accionada para que siga funcionando , y una vez paremos la maquina deje de funcionar.
El cursor del medio vale tanto para reguilar en alterna como en continua , ya que regula la frecuencia de la maquina , los marcadores rojos se refieren a los valores que se usan cuando la maquina esta en alterna , mientras que los marcadores de color negro indica los valores que se usan cuando la maquina esta en continua.
Y por ultimo el cursos que modifica la intensidad que sale de la maquina , este cursosr vale tanto en corriente alterna como continua.

Con estos mandos vamos a ir regulando los valores , para que la soldadura quede bien .

Lo primero es hacer un par de puntos para ir probando , esto lo haremos con la quina a dos tiempos, con la frecuncia en el medio , y no usaremos el temporizador , y la intensidad en unos 30 para probar.

Para hacer el punto lo que tenemos que hacer , es con el electrodo calentar un lado de la chapa para hacer caldo  y luego poco a poco lo intentamos mover el caldo hacia la otra chapa para que suelde, ya que es una soldadura autogena , aunque tambien podriamos hacerlo con materiales de aportacion.

No se debe olvidar que la punta del electrodo debe estar casi tocando el material.

Hacemos un par de puntos para que no se separen las chapas, y lo siguiente es hacer un cordon .

Para hacer el cordon debemos hacer como puntos seguidos y muy juntos , pero sin parar de soldar en ningun momento.

Ya que para hacer el cordon se va mas rpido , sera mejor subir un poco la intensidad y la frecuenia para que la soldadura quede mejor.

Hay que recordar que hayq ue usar todos los EPI´s y muy importante la careta de soldar.

Aqui acaba esta entrada espero que os haya aguyudado y nos vemos en la proxima.

19-05-2016

Este dia hemos continuado con la soldadura con equipo TIG, la ultima vez solo soldamos un par de puntos para probar .

Esta vez hemos echo soldadura con material de aportacion y sin el,  lo primero que hemos echo ha sido haer unos puntos para que no se separen las dos chapas , los puntos los hemos echo sin material de aportacion.

Luego hemos echo un cordon sin material de aportacion para juntar las dos chapas a lo largo de la separacion , es la soldadura que se ve en medio de las dos chapas en las imagenes, que son la misma soldadura pero cada imagen es un lado de las chapas.

Por último hemos echo un intento de soldaura con material de aportacion , que es igual que sin material de aportacion , pero en vez de hacer caldo en una de las chapas ,habra que derretir la barra de material de aportacion , para ir esparciendola con la punta.

Aqui termina del todo esta entra de soldadura TIG , ya que la maquina luega estaba ocupada asi que este dia ya no podremos hacer mas , asi que para aprovechar el tiempo hemos empezado otra practica.
